可編程的真正開機傳感器TLE4983C-HTN E6747

TLE4983C是一款有源霍爾傳感器，非常適合凸輪軸應用。 它的基本功能是將牙齒或缺口映射到唯一的電輸出狀態。 它具有用于制造后修整的電氣修整選項，即使在生產差異（例如不同的磁性配置或未對準）的情況下，也能實現真正的加電能力。 已實施了一個附加的自校準模塊，以在正常運行過程中獲得最佳精度。 它采用三引腳封裝，用于電源電壓和漏極開路輸出。

infineon英飛凌TLE4983C的基本操作是將“高正”磁場（齒）映射為“低”電輸出信號，并將“低正”磁場（缺口）映射為“高”電輸出?？蛇x地，可以通過對PROM進行編程來選擇其他輸出極性。如果磁體的北極朝著IC外殼的背面顯示，則磁場被認為是正磁場。由于似乎也減小了背偏置的磁性結構在一個不同的方向上仍顯示出顯著的磁通密度，因此將針對一個磁通量方向?qū)﹄娐愤M(jìn)行優化，以提供最佳的信噪比性能。為了理解TLE4983C的操作，必須考慮三種不同的模式：上電后的初始操作：此模式稱為“初始模式”。在獲得有關目標輪的完整信息之前，進行初始化之后的操作：該模式稱為“預校準模式”。目標輪運行時的正常操作：此模式稱為“校準模式”。

特征

?TPO真正開機功能

?增加了BTPO范圍

?單電池切碎的霍爾系統

?TIM扭曲獨立安裝

?動態自校準算法

?線下可編程開關點

?反向偏置磁體的TC可編程

?磁性開關點的高靈敏度和高穩定性

?高抗機械應力

?數字量輸出信號（電壓接口）

?短路保護

?模塊型封裝，帶有兩個4.7 / 47 nF集成電容器

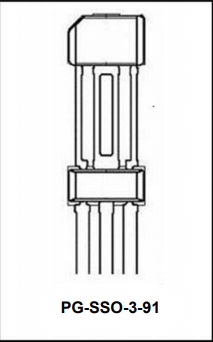

?包裝：PG-SSO-3-91，鍍鎳
