適用于5V應用的高精度汽車霍爾效應鎖存器

TLE4963-1M

infineon英飛凌TLE4963-1M是一款高精度霍爾效應傳感器，具有鎖存特性和高精度開關閾值，適用于高達170°C的工作溫度。

特征

?3.0 V至5.5 V工作電源電壓

?使用穩壓電源進行操作

?主動誤差補償

?磁閾值的高穩定性

?低抖動（典型值為0.28μs）

?4kV ESD（HBM）性能

?小型SMD封裝PG-SOT23-3-15

目標應用

TLE4963-1M霍爾開關的目標應用是需要工作溫度范圍為-40°C至170°C的高精度霍爾開關的所有應用。 作為鎖存器的磁性能和典型2mT的開關閾值使該設備特別適合與極輪一起用于索引計數應用，例如 關閉電源和提升玻璃窗或減少無刷直流電動機的換向。

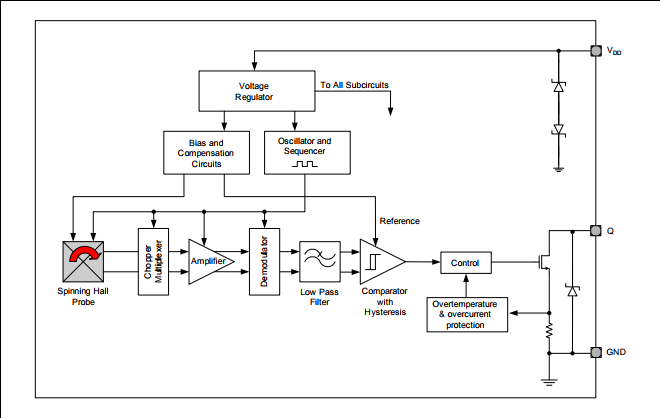

功能塊說明

斬波后的霍爾IC開關包括霍爾探頭，偏置發生器，補償電路，振蕩器和輸出晶體管。 偏置發生器為霍爾探頭和有源電路提供電流。 補償電路可穩定溫度行為并減少技術變化的影響。 有源誤差補償（斬波技術）可消除信號路徑中的偏移以及模制和焊接過程以及封裝中的其他熱應力對霍爾探頭產生的機械應力的影響。 斬波測量原理與閾值發生器和比較器一起確保了高精度和溫度穩定的磁閾值。
