風扇霍爾傳感器ic芯片-風扇霍爾元件

通常的電風扇搖頭方式使用曲柄結構相匹配與單向同步電動機的方式，搖頭方式的搖頭角度一般固定。因?yàn)榍话爿^長，所以搖頭結構需要更大的空間。

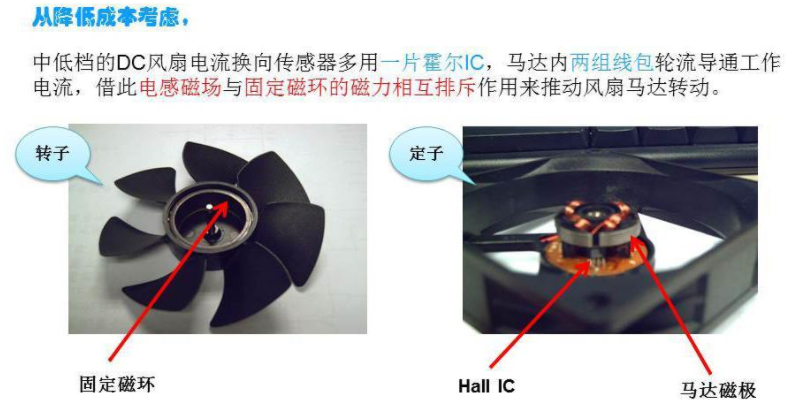

雙向同步電機控制搖動方式。通常，存在位置感測裝置，該位置感測裝置可用于確定搖頭的方向。一般采用霍爾傳感器作為位置傳感裝置的方法?；魻杺鞲衅鞯某杀具h(yuǎn)低于機械位置開關。

霍爾傳感器是應用霍爾效應的半導體元件，霍爾傳感器分為霍爾傳感器和線性霍爾傳感器開關這兩種類型，兩者的主要區別是輸出不同。前者輸出數字信號或模擬信號，選擇霍爾傳感器進行風機位置感應。

根據感應方式的不同，霍爾傳感器可分為單級霍爾傳感器、雙極霍爾傳感器和全極霍爾傳感器。三種霍爾傳感器都可用于位置感應，但因?yàn)閱渭?jí)霍爾傳感器只能感應磁鐵的S極或N極，在產品的設計和生產中比較麻煩。一般使用雙極霍爾傳感器。全電平霍爾傳感器比其他開關使用更少。

正常情況下的控制流程：

霍爾傳感器作為中點的定位元件，當頭部移動到中間時，中心點定位磁體和霍爾傳感器距離是最近的，低電平信號輸出，而換檔頭電機繼續旋轉。位置磁鐵遠離霍爾傳感器，其電壓輸出變高電平信號。

頭部角度的控制實際上是向右搖頭和左搖頭的時間控制，通常向右和左的時間是一樣的。當左右晃動頭部的時候，向后晃動頭部，從新的到中點擺動。

當關閉動態平衡功能時，必須記住搖動的當前搖動位置和方向，如果你向兩邊搖動，則其余的擺動時間將被記住。所以當下次搖頭的時候，風扇就會繼續上次的方向繼續進行擺動。
