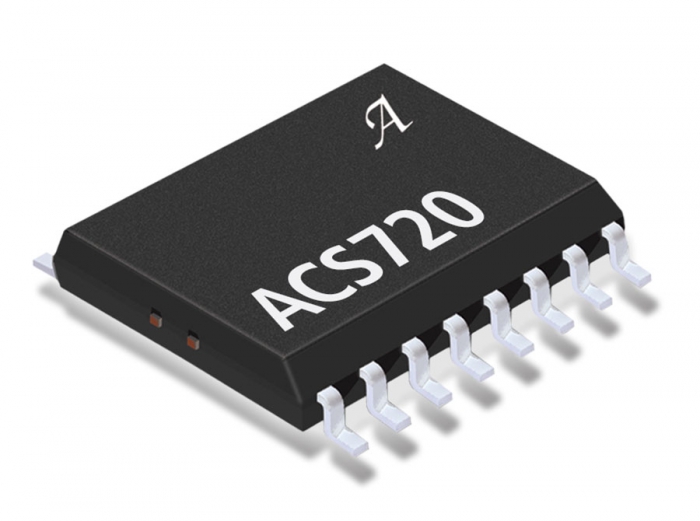

美國ALLEGRO型號ACS720：采用SOIC16寬體封裝的高精度，雙故障，電流隔離電流傳感器

ACS720是一款基于霍爾效應的高精度電流傳感器IC，具有多個可編程故障級別，適用于工業和消費類應用，專注于電機控制和功率逆變器級應用。

ACS720的主要優點之一是提供高隔離度，并通過專有的IC SOIC16W封裝實現減少的材料清單。ACS720采用5 V單電源供電，輸出電壓擺幅保持在0至3 V，穩定的零電流輸出為1.5 V.這樣，ACS720可在5 V電源電壓下工作，同時輸出為與許多MCU上的典型3.3 V ADC兼容。此外，ACS720的高PSRR可抑制PCB或系統電源部分電源上常見的噪聲，在
嘈雜的環境中保持高精度。

該器件具有用戶可配置的雙故障功能。快速和慢速故障輸出允許短路和過流故障檢測。用戶創建的ACS720電源的電阻分壓器用于設置故障級別。故障輸出為漏極開路，允許用戶將其上拉至MCU的兼容電壓。漏極開路輸出還允許實現多個傳感器故障輸出的簡單邏輯或。

ACS720還集成了差分電流檢測功能，可抑制外部磁場，大大簡化了三相電機應用中的電路板布局。

由于Allegro獲得專利的數字溫度補償，這種開環傳感器實現了近閉環精度，最終為
傳統上依賴閉環核心傳感器的許多電流傳感應用提供了更小，更經濟的解決方案。

ACS720采用小型表面貼裝SOIC16封裝。引線框采用100％霧錫電鍍，與標準無鉛（Pb）印刷電路板組裝工藝兼容。在內部，該器件是無鉛的，除了倒裝芯片高溫Pb基焊球，目前免除RoHS。該設備在出廠前已經過完全校準。

主要特點

• 差分電流檢測取消了共模場，簡化了PCB布局

• 兩個用戶可設置的故障，用于快速短路保護和較慢的過流檢測

• 業界領先的噪聲性能，通過專有放大器和濾波器設計技術大大提高帶寬

• 獲得專利的集成數字溫度補償電路可在開環傳感器中實現高溫精度

• 1.0mΩ初級導體電阻，具有低功耗和高浪涌電流能力

• 小尺寸，薄型SOIC16封裝，適用于空間受限的應用

• 由于高dV / dt電壓瞬變，集成屏蔽實際上消除了從電流導體到芯片的電容耦合

• 5 V單電源供電，0-3 V輸出擺幅

• 輸出電壓與AC或DC電流成比例

• 工廠調整的靈敏度和靜態輸出電壓可提高精度

• 3600 Vrms絕緣強度通過UL60950-1認證

• 高PSRR適用于嘈雜的環境

• 零件號  ACS720KLATR-15AB-T  ACS720KLATR-35AB-T  ACS720KLATR-65AB-T   ASEK720KLA-15AB-T  ASEK720KLA-35AB-T ASEK720KLA-65AB-T
