infineon英飛凌TLI4971高精度微型無芯磁電流傳感器

TLI4971是一款高精度微型無芯磁電流傳感器，用于帶模擬接口和兩個快速過流檢測輸出的AC和DC測量。英飛凌成熟可靠的單片霍爾技術可對電流進行精確且高度線性的測量，最大量程為±120A。避免了使用通量集中技術的開環傳感器通常已知的所有負面影響（飽和，滯后）。該傳感器具有內部自診斷功能。典型應用包括電氣驅動器（最高690V），電流監控，充電器，光伏逆變器，通用逆變器，過載和過流檢測。 TLI4971的數字輔助模擬概念由于其專有的數字應力和溫度補償而在整個溫度和整個使用壽命期間均具有出色的穩定性。差分測量原理可以在惡劣的環境下抑制雜散場。集成的初級導體（電流軌）具有極低的插入電阻，可將功率損耗降至最低，并使傳感電路小型化。

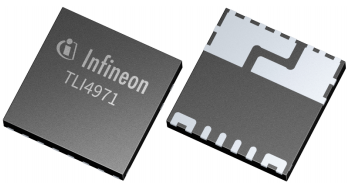

小型8mm x 8mm無鉛封裝（類似QFN）允許標準SMD組裝。萬一電流超過預設閾值，兩個獨立的接口引腳（OCD）提供快速輸出信號。該傳感器作為完全校準產品出廠，不需要任何客戶終端校準。但是，高可配置性可實現針對各種應用程序的個性化定制。所有用戶可編程參數（例如OCD閾值，消隱時間和輸出配置模式）都存儲在嵌入式EEPROM存儲器中?？梢酝ㄟ^(guò)串行檢查和配置接口（SICI）在應用程序中執行存儲器的編程。

TLI4971特點與優勢

?集成電流軌具有典型的225μΩ插入電阻，可實現超低功耗

?最小尺寸的8x8mm SMD，易于集成并節省電路板面積

?單電源電壓，3.1V至3.5V

?高精度，可擴展的DC和AC電流感應

?滿量程高達±120A

?帶寬大于120kHz，可實現廣泛的應用

?低相位延遲（在低于120kHz時＜48°）易于閉環控制

?在整個溫度范圍內靈敏度靈敏度極低（＜2.5％）

?出色的溫度和壽命補償穩定性

?集成隔離器可為高達10V / ns的壓擺率提供高耐用性

?高達1150V峰值VIORM的電流功能隔離

?根據UL1577對VISO 2500V RMS機構進行了60秒的型式測試

?至少1200V的局部放電能力

?差分傳感器原理確保出色的雜散磁場抑制

?兩個具有可配置閾值的獨立快速過流檢測（OCD）引腳，可實現電源電路的保護機制（典型值為0.7μs）

?比例和非比例模擬輸出

?完全校準

TLI4971型號

TLI4971-A120T5-U-E0001        TLI4971-A120T5-E0001
