高耐壓 高速 交變檢測型 霍爾效應IC

SEIKO精工S-5743系列是由CMOS技術開發的高精度霍爾效應鎖存IC，可在高溫和高耐壓下工作。SEIKO精工S-5743檢測到磁通密度的強度水平和極性變化時，輸出電壓就會發生變化。 將此IC與磁鐵配合使用，可以檢測各種設備的旋轉狀態，該IC包括輸出電流限制電路。使用小型SOT-23-3S封裝可以實現高密度安裝。 磁特性，該IC使用戶能夠減少系統中的操作偏差。

? 極性檢測 : 交變檢測

? 輸出邏輯 : 檢測S極時VOUT = "L"

                 檢測S極時VOUT = "H"

? 輸出方式 : N溝道開路漏極輸出

? 輸出延遲時間 : tD = 8.0 μs (典型值)

? 電源電壓范圍 : VDD = 2.7 V ~ 26.0 V

? 內置穩壓器

? 內置輸出電流限制電路

? 工作溫度范圍 : Ta = ?40°C ~ +125°C

? 無鉛 (Sn 100%)、無鹵素

?封裝 SOT-23-3S

? 磁性靈敏度:

 BOP = 0.5 mT (典型值)

 BOP = 1.5 mT (典型值)

 BOP = 2.2 mT (典型值)

 BOP = 3.0 mT (典型值)

? 斬波頻率 : fC = 500 kHz (典型值)

應用領域

?電動工具

?家電

?直流無刷電機

?房屋設備

?工業設備

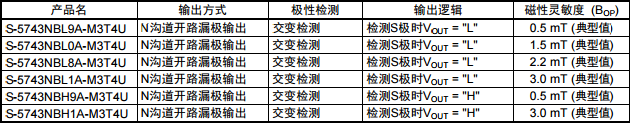

S-5743型號

S-5743NBL9A-M3T4U             S-5743NBL0A-M3T4U

S-5743NBL8A-M3T4U             S-5743NBL1A-M3T4U

S-5743NBH9A-M3T4U             S-5743NBH1A-M3T4U
