SEIKO精工S-5724系列設備旋轉狀態檢測低功耗霍爾效應ic

SEIKO精工S-5724系列采用CMOS技術開發，是一種高精度霍爾IC，可在低電壓下以高靈敏度，高速檢測和低電流運行。 當S-5724系列檢測到磁通密度的強度水平和極性變化時，輸出電壓就會變化。 將S-5724系列與磁鐵配合使用可以檢測各種設備中的旋轉狀態。通過使用小型SOT-23-3或超小型SNT-4A封裝可以實現高密度安裝。 由于具有高精度的磁特性，S-5724系列可以使操作在與磁體結合的系統中的分散較小。

? 極性檢測 : 交變檢測

? 磁性檢測邏輯*1 : 檢測S極時VOUT = "L" 檢測S極時VOUT = "H"

? 輸出方式*1 : Nch開路漏極輸出、CMOS輸出

? 磁性靈敏度 : BOP = 3.0 mT (典型值)

? 電源電壓范圍 : VDD = 1.6 V ~ 3.5 V

? 工作溫度范圍 : Ta =-40°C ~+85°C

? 內置電源開 / 關控制電路 : 可延長電池的使用壽命 (僅限SNT-4A)

? 無鉛 (Sn 100%)、無鹵素

? 驅動周期 (消耗電流) *1 :

 tCYCLE = 50μs (IDD = 640.0 μA) (典型值)

 tCYCLE = 1.25 ms (IDD = 26.0 μA) (典型值)

 tCYCLE = 6.05 ms (IDD = 6.0μA) (典型值)

應用領域

?數碼相機

?便攜式游戲機

?家用電器

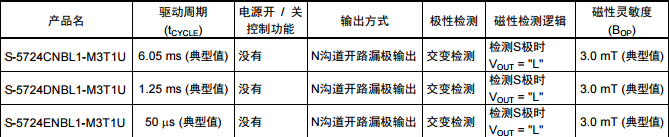

SEIKO精工S-5724封裝SOT-23-3  N溝道開路漏極輸出產品

S-5724CNBL1-M3T1U             S-5724DNBL1-M3T1U

S-5724ENBL1-M3T1U

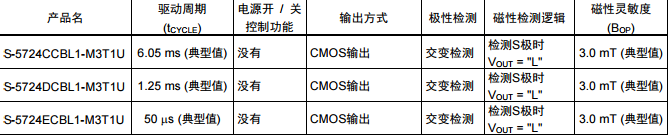

SEIKO精工S-5724封裝SOT-23-3 CMOS輸出產品

S-5724CCBL1-M3T1U          S-5724DCBL1-M3T1U

S-5724ECBL1-M3T1U

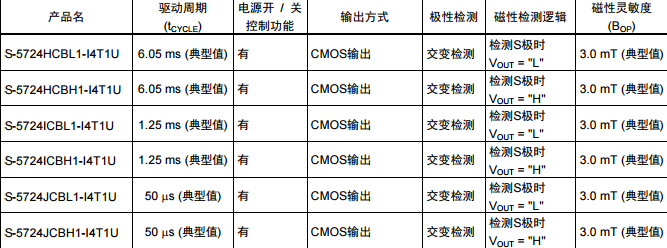

SEIKO精工S-5724封裝SNT-4A CMOS輸出產品

S-5724HCBL1-I4T1U                S-5724HCBH1-I4T1U

S-5724JCBH1-I4T1U                S-5724ICBH1-I4T1U

S-5724ICBL1-I4T1U                S-5724JCBL1-I4T1U
