TI德州儀器DRV5033-Q1霍爾元件開關

TI德州儀器DRV5033-Q1器件是斬波穩定的霍爾傳感器，具有用于磁性傳感應用的數字全極性開關輸出。 DRV5033-Q1器件可以使用2.7至38 V的電源電壓供電，并且可以連續承受–22 V的反向電池條件。請注意，當大約–22至2.4 V的VCC（相對于GND）施加電壓時，DRV5033-Q1設備將無法工作。此外，該霍爾元件可在瞬態持續時間內承受高達40 V的電壓。

磁場極性定義如下：包裝標記側附近的南極是正磁場。靠近包裝標記側的北極是負磁場。

全極配置允許霍爾傳感器對南極或北極做出響應。任一極性的強磁場都將導致輸出拉低（工作點，BOP），而弱磁場將導致輸出釋放（釋放點，BRP）。在操作點和釋放點之間包含遲滯，因此磁場噪聲不會意外觸發輸出。

OUT引腳上需要一個外部上拉電阻。 OUT引腳可以上拉至VCC或其他電源。這樣可以更輕松地與控制器電路接口。

DRV5033-Q1特性

數字全極開關霍爾傳感器

符合汽車類應用的 AEC-Q100 標準

1 級：TA = –40 至 125°C

0 級：TA = –40 至 150°C

出色的溫度穩定性

在溫度范圍內 BOP ±10%

多種靈敏度選項 (BOP/BRP)：

±3.5/±2mT

±6.9/±3.5mT

檢測南北磁場

支持寬電壓范圍

2.7V 至 38V

無需外部穩壓器

開漏輸出（30mA 灌電流）

35μs 快速上電時間

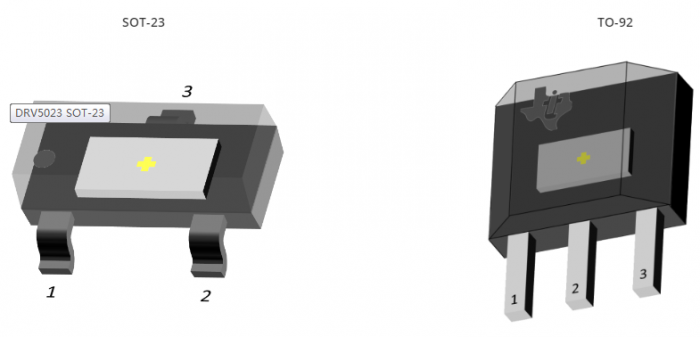

小型封裝尺寸

表面貼裝 3 引腳小外形尺寸晶體管 (SOT)-23 (DBZ)

2.92mm × 2.37mm

插入式 3 引腳 TO-92 (LPG)

4.00mm × 3.15mm

保護 特性

反向電源保護（高達 -22V）

支持高達 40V 拋負載

輸出短路保護

輸出電流限制

電池輸出短路保護

DRV5033-Q1應用

對接檢測

門開關檢測

接近感測

閥定位

脈沖計數

DRV5033AJEDBZRQ1                       DRV5033AJEDBZTQ1                       DRV5033AJELPGMQ1

DRV5033AJELPGQ1                       DRV5033AJQDBZRQ1                       DRV5033AJQLPGMQ1

DRV5033AJQDBZTQ1                       DRV5033FAEDBZRQ1                       DRV5033AJQLPGQ1
