megntek麥歌恩微電子MT3101水流量傳感器單極霍爾元件ic

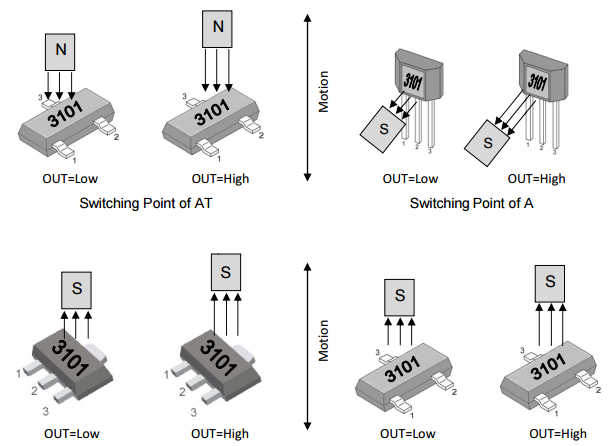

采用BiCMOS技術生產的MT3101系列?；魻朓C內部包括一個片上霍爾電壓發生器，一個可在3.0至18V的電源電壓下工作的穩壓器，溫度補償電路，小信號放大器，帶有動態失調消除系統的霍爾傳感器，施密特觸發器和一個漏極開路輸出。它還在輸出和反向電源保護中包括一個鉗位二極管，從而增強了霍爾IC的魯棒性。它們設計用于響應單極：北方（AT）或南方（A，BT和ET）。當磁通密度（B）大于工作點（BOP）時，輸出將打開（低），而磁通密度（B）小于釋放點（BRP），然后關閉（高） MT3101系列可為客戶提供各種封裝：用于表面安裝的SOT-23 / SOT-89B和用于通孔安裝的扁平TO-92。所有包裝均符合RoHS。

MT3101特點和優點

BiCMOS技術

磁性類型：單極

寬工作電壓范圍：電源電壓3.0?18V

額定工作溫度范圍：–40℃?150℃

高磁敏度

BOP = 35Gauss，BRP = 25Gauss（典型值）

嵌入式鉗位二極管輸出

嵌入式過熱保護器

反向電源保護

符合RoHS

2011/65 / EU

MT3101應用領域

汽車，家電，工業

磁性編碼器

固態開關

接近開關

水流量傳感器

MT3101零件編號說明

MT3101A扁平TO-92包裝，大包裝（1000個/袋）

MT3101A-T扁平TO-92封裝，徑向引線，大包裝（1000pcs /袋）

MT3101AT SOT-23封裝，卷帶包裝（3000pcs / bag）

MT3101BT SOT-89B包裝，卷帶包裝（1000pcs / bag）

MT3101ET SOT-23（薄型）封裝，卷帶包裝（3000pcs /袋）
