TDK東電化HAL502鎖存高靈敏度霍爾hall效應傳感器IC元件

TDK東電化HAL502是最靈敏的閂鎖傳感器該系列的輸出在包裝的品牌側帶有磁性南極時變低，而在品牌側帶有磁性北極時則變高。如果消除了磁場，則輸出不會改變。為了改變輸出狀態，必須施加相反的磁場極性。為了使應用正常工作，傳感器在包裝的品牌側要求同時具有兩個極性（南北）。

HAL502特性：

–開關類型：鎖存

- 高靈敏度

–典型的BON：室溫下為2.6 mT

–典型的BOFF：室溫下為?2.6 mT

–在高達10 kHz的靜態磁場和動態磁場下運行

–磁性開關點的典型溫度系數為?1000 ppm / K

HAL502應用領域

HAL 502是適用于所有應用的最佳傳感器，這些應用在傳感器位置具有交變磁信號和弱磁幅值，例如：

–氣隙較大或磁鐵較弱的應用，

–轉速測量，

–無刷直流電動機的換向，

– CAM軸傳感器，以及

–磁性編碼器。

HAL502型號

HAL502SF-K              HAL502SF-A               HAL502UA-A               HAL502UA-K

型號解釋

溫度范圍：A或K

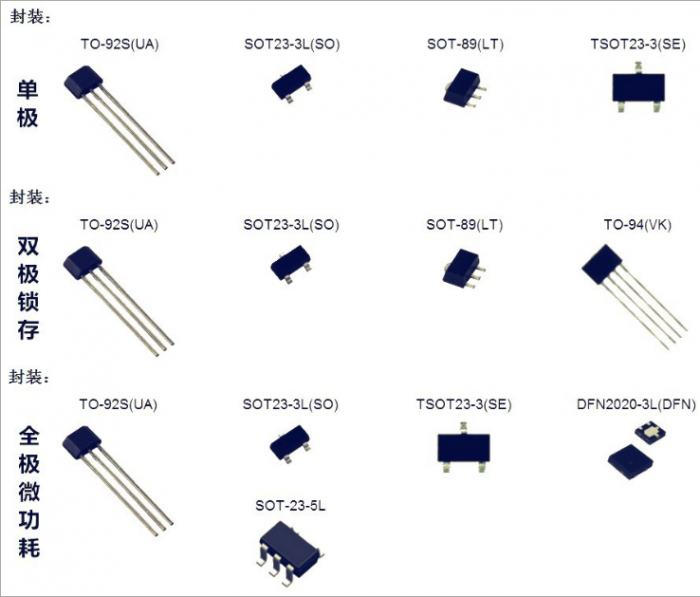

包：SF為SOT89B-1

UA為TO92UA

類型：5xy

A：TJ = ?40°C至+170°C

K：TJ = ?40°C至+140°C
