MST美加MH273旋轉,計數,位置,速度傳感器全極性霍爾效應傳感器IC元件

MH273霍爾效應開關是溫度穩定的，通過利用斬波器穩定的動態偏移消除功能，可以實現卓越的高溫性能。 MH273在單個硅芯片上包含以下器件：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器和內置上拉高阻輸出。采用先進的DMOS晶片制造技術，充分利用了低電壓要求、元件匹配、極低的輸入失調誤差和較小的元件幾何形狀。此設備需要存在全極性磁場才能運行。 MH271的額定工作溫度為E溫度范圍–40℃至+ 85℃。K的溫度范圍為-40℃~125℃。兩種可用的封裝樣式為大多數應用提供磁優化解決方案。封裝類型SO是SOT-23，一種小型的薄型表面貼裝封裝，而封裝UA是用于通孔安裝的三引腳超微型SIP。包裝類型為無鹵素型，已通過第三方實驗室驗證。

MH273特點和優點

DMOS霍爾IC技術。

集成了10K歐姆上拉電阻。

工作電壓范圍為2.5V至26V。

全極性輸出開關，具有來自磁體的北極或南極的絕對值。

電源引腳上反向偏置保護。

高靈敏度，適用于簧片開關更換應用。

跨越溫度范圍時靈敏度低漂移。

高ESD保護，HBM＞±4KV（min）

符合RoHS標準2011/65 / EU和無鹵素

MH273應用領域

固態開關。

限位開關。

磁鐵接近傳感器

位置傳感器

速度傳感器

旋轉傳感器

計數傳感器

MH273型號

MH273KUA           型號解釋 K (-40℃ to + 125℃) UA (TO-92S)

MH273EUA           型號解釋E (-40℃ to + 85℃) UA (TO-92S)

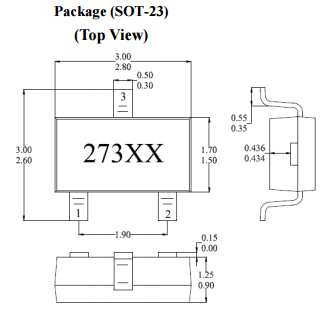

MH273KSO           型號解釋K (-40℃ to + 125℃) SO (SOT-23)

MH273ESO           型號解釋E (-40℃ to + 85℃) SO (SOT-23)
