臺灣MST美加電子科技MH248筆記本喚醒開關全極性霍爾元件

MH248是一款霍爾效應傳感器，耐應力，溫度穩定的微功率開關。通過利用斬波器穩定的動態偏移消除功能，可以實現卓越的高溫性能。這種方法降低了通常由器件過成型，溫度依賴性和熱應力引起的偏移電壓。 MH248在單個硅芯片上包含以下器件：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器，漏極開路輸出。先進的CMOS晶圓制造工藝用于利用低電壓要求，組件匹配，非常低的輸入失調誤差和較小的組件幾何形狀。此設備需要存在全極性磁場才能運行。 MH248的額定工作溫度為E溫度范圍–40℃至+ 85℃。四種可用的封裝樣式為大多數應用提供了磁性優化的解決方案。封裝類型SO是SOT-23（標稱高度1.1毫米），SQ是QFN2020-3（標稱高度0.5毫米），Tsot-23是ST（標稱高度0.7毫米），微型薄型表面安裝封裝，而UA封裝是用于通孔安裝的三引腳超微型SIP。封裝類型為領先的無鹵素版本，已通過第三方實驗室的驗證。

MH248特點和優點

CMOS霍爾IC技術

固態可靠性

電池供電應用的微功耗

全極性，輸出開關，具有來自磁體的北極或南極的絕對值

最低工作電壓為2.5 V，最大工作電壓為3.5V。

高靈敏度，用于直接簧片開關更換應用

多尺寸選項

自定義靈敏度選擇在可選包裝中提供。

符合RoHS標準2011/65 / EU和無鹵素

MH248應用領域

固態開關

手持無線手機喚醒開關（翻轉盒/ PHS電話/筆記本/翻轉視頻裝置）

電池供電設備的蓋子關閉傳感器

磁鐵接近傳感器，用于低占空比應用中的磁簧開關更換

MH248型號

MH248EUA              型號解釋E (-40℃ to + 85℃) UA (TO-92S)

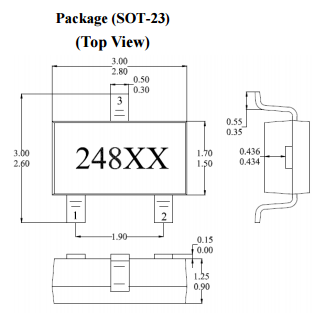

MH248ESO              型號解釋E (-40℃ to + 85℃) SO (SOT-23)

MH248EST              型號解釋E (-40℃ to + 85℃) ST (TSOT-23)

MH248ESQ              型號解釋E (-40℃ to + 85℃) SQ (QFN2020-3)
