臺灣MST美加電子科技MH188線性位置檢測雙極霍爾元件

超高靈敏度霍爾效應鎖存器

MH188霍爾效應傳感器是溫度穩定的抗應力傳感器。通過利用斬波器穩定的動態偏移消除功能，可以實現卓越的高溫性能。這種方法降低了通常由器件過成型，溫度依賴性和熱應力引起的偏移電壓。 MH188在單個硅芯片上包含以下組件：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器，先進的DMOS晶片制造工藝可利用低壓要求，組件匹配，非常低的輸入-偏移誤差和小的零件幾何形狀。該設備要求同時存在南極和北極磁場。在存在足夠強度的南極性場的情況下，設備輸出傳感器會打開，并且僅在存在足夠強度的北極性場時才關閉。包裝是無鹵素標準，并且已通過第三方實驗室的驗證。

MH188特點和優點

DMOS霍爾IC技術。

電源引腳上的反向偏置保護。

斬波穩定放大器級。

針對BLDC電機應用進行了優化。

在高溫條件下可靠且低檔。

良好的ESD保護。

100％在125℃下測試K。

自定義靈敏度/溫度選擇可用。

符合RoHS標準2011/65 / EU和無鹵素

MH188應用領域

高溫風機電機

三相BLDC電機應用

速度感應

位置感應

電流感應

革命計數

固態開關

線性位置檢測

角度位置檢測

接近檢測

高ESD能力

MH188型號

MH188KUA              型號解釋K (-40℃ to + 125℃) UA (TO-92S)

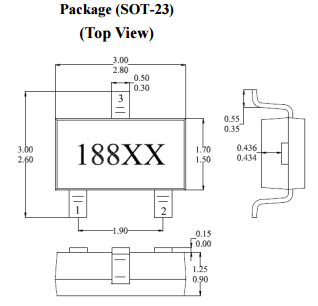

MH188KSO              型號解釋K (-40℃ to + 125℃) SO (SOT-23)

MH188EUA              型號解釋E (-40℃ to + 85℃) UA (TO-92S)

MH188ESO              型號解釋E (-40℃ to + 85℃) SO (SOT-23)

MH188ESD              型號解釋E(-40℃ to +85℃) SD (DFN2*2-6L)
