TDK東電化HAL574位置和終點檢測單極霍爾元件

HAL574是中等靈敏度的單極開關傳感器。傳感器在包裝上帶有商標的一面帶有南極磁極時消耗大量電流，而在去除磁場的情況下則變?yōu)榈拖碾娏?。它不響?yīng)品牌側的磁性北極。為了在應用中正常運行，傳感器只需要在包裝上帶有商標的一面使用磁性南極。在此兩線傳感器系列中，HAL584是具有相同磁特性但具有反向輸出特性的傳感器。

HAL574磁特性：

–開關類型：單極

–中等靈敏度

–典型的BON：室溫下為9.2 mT

–典型的BOFF：室溫下為7.2 mT

–磁性開關點的典型溫度系數為0 ppm / K

–在高達10 kHz的靜態磁場和動態磁場下運行

 TJ = ?40 °C to +140 °C, VDD = 4.3 V to 24 V,

HAL574應用領域

HAL574設計用于在傳感器位置具有一種磁極性和弱磁振幅的應用，例如：

–氣隙較大或磁鐵較弱的應用，

–固態開關，

–替代微型開關的非接觸式解決方案，

–位置和終點檢測，以及

–轉速測量。

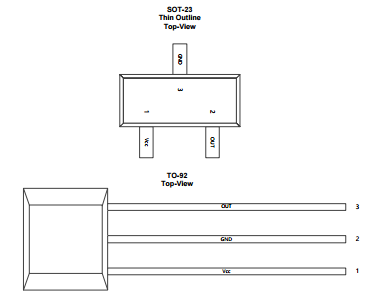

HAL574型號

HAL574UA-E

HAL574SF-K
