megntek麥歌恩微電子MT6701霍爾傳感器磁性角度編碼IC

麥歌恩微電子megntek旋轉位置傳感器MT6701是基于霍爾傳感技術的IC。 x-y傳感器平面中的旋轉磁場傳遞兩個正弦輸出信號，指示傳感器與磁場方向之間的夾角（α）。該傳感器系列提供增量ABZ輸出模式，這使得該芯片適合替代各種光學編碼器。在二進制模式下，最大分辨率為每轉1024脈沖/ 4096步。標準的SSI或I2C接口允許主機微控制器從MT6701讀取14位絕對角度位置數據。絕對角度位置也可作為PWM輸出或與12位DAC的VDD成比例的線性模擬信號提供。另外，PUSH輸出指示MT6701和磁體之間的快速氣隙變化，可用于實現非接觸式按鈕功能，在該功能中，可以按下旋鈕將磁體移向MT6701。

麥歌恩微電子megntek旋轉位置傳感器MT6701采用差分霍爾盤設計霍爾磁性角度檢測芯片可以更加完美消除來自外界任一方向的磁場干擾，，可實現角度分析檢測二對成90°擺放的差分霍爾盤。它可以與直流無刷伺服，云臺，遙控模型和人類關節，智能家電及相關的先進的電子旋鈕場景相使用。

MT6701特點和優點

?基于霍爾感應技術，具有0°?360°全方位角度感應

?獨立的輸出接口：Z軸上的I2C，SSI，ABZ，UVW，模擬/ PWM和按鈕功能

? 14位核心分辨率

?最高轉速55,000 RPM

?輸出傳播延遲5 us

?增量ABZ分辨率1?1024脈沖/轉（PPR）用戶可編程

? UVW輸出分辨率1?16極對/每圈用戶可編程

?符合RoHS標準2011/65 / EU

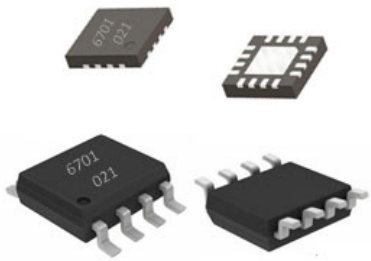

? SOP-8和QFN-16封裝

MT6701應用領域

?絕對線性位置傳感器

?機器人控制

?非接觸式旋鈕

?非接觸式電位器

?電動工具
