美國ALLEGRO型號ACS773電機控制負載管理檢測霍爾效應電流傳感器IC

Allegro?ACS773電流傳感器IC系列為AC或DC電流感測提供了經濟而精確的解決方案，是電機控制，負載檢測和管理，電源和DC-DC轉換器控制以及逆變器控制的理想選擇。 2.5 μs的響應時間可在安全關鍵型應用中實現過流故障檢測。該器件由一個精密，低失調的線性霍爾電路組成，并在芯片附近設有銅傳導路徑。流過該銅導電路徑的外加電流會產生磁場，霍爾IC將其轉換為成比例的電壓。通過磁信號與霍爾傳感器的緊密接近來優化設備精度。低偏置，斬波穩定的BiCMOS霍爾IC提供了精確的比例輸出電壓，該電壓已在工廠進行了編程以達到精度。專有的數字溫度補償技術極大地提高了IC的精度和溫度穩定性.Allegro專有的集成屏蔽技術可提供對電流導體dV / dt和雜散電場的高抗擾性，以實現低輸出電壓紋波和高側的低失調漂移，高壓應用。

當越來越多的電流流過初級銅傳導路徑（從端子4到端子5）時，該器件的輸出就會增加，該路徑是用于電流采樣的路徑。該導電路徑的內阻典型值為100μΩ，功耗低。銅導體的厚度可確保器件在高過流條件下的壽命。導電路徑的端子與信號線（引腳1至3）電氣隔離。這使得ACS773系列傳感器IC可以用于需要電氣隔離的應用中，而無需使用光隔離器或其他昂貴的隔離技術。該器件在出廠前已經過全面校準。 ACS773系列無鉛（Pb）。所有引線均鍍有100％霧錫，并且封裝內沒有Pb。重規格引線框由無氧銅制成。

ACS773特點和優點

?符合AEC-Q100 1級要求

?典型的2.5 μs輸出響應時間

?3.3 V電源操作

?超低功耗：100μΩ內部導體電阻

?加強電隔離，可用于經濟，

高壓系統中的高端電流檢測

?通過UL60950-1認證的4800 Vrms介電強度

?業界領先的噪音表現

通過專有放大器提高帶寬

過濾器設計技巧

?集成式屏蔽層大大減少了電容耦合

由于高dV / dt信號而從電流導體到芯片，

并防止高端高壓偏移偏移

應用領域

?通過數字方式大大改善了總輸出誤差

可編程和補償?shù)脑鲆婧推?/p>

整個工作溫度范圍

?小包裝，易于安裝

?單片霍爾IC，可靠性高

?輸出電壓與交流或直流電流成比例

?工廠調整精度

?極穩定的輸出失調電壓

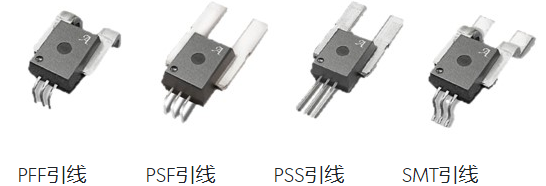

ACS773型號

ACS773LCB-050B-PFF-T

ACS773LCB-050B-SMT-T

ACS773LCB-100B-PFF-T

ACS773LCB-100B-SMT-T

ACS773KCB-150B-PFF-T

ACS773KCB-150B-SMT-T

ACS773ECB-200B-PFF-T

ACS773ECB-250U-PSF-T
