汽車防夾天窗,車窗用的雙極性霍爾效應傳感器開關元件有哪些？

防夾技術主要用于天窗，車窗，后擋板等打開和關閉系統。當前主流的防夾技術主要包括波紋防夾技術，雙霍爾防夾技術，電容式防夾技術，和所有防捏技術困難在于如何準確判斷防捏狀態?；魻杺鞲衅骷夹g可以檢測電動機速度的變化和窗戶的行程。與檢測電動機電流的方法相比，該方法不僅可以實現相同的功能，而且更直觀，更方便的數學模型構建，簡單的算法以及自學習等功能。根據當前的市場應用，霍爾傳感器應用技術是當前窗戶防夾控制技術的主流。

霍爾傳感器是基于霍爾元件的電子器件，對磁極，S極、N極相互交替，間隔60°，當轉子旋轉時，S 極、N極交替作用在A、B兩個霍爾傳感器，霍爾元件發送脈沖?；魻柦Y(jié)構如圖1所示。

將半導體片放置在磁感應強度為B的磁場中，并且磁場的方向垂直于該片。當電流I流過片材時，將在垂直于電流和磁場的方向上產生電動勢eh。該現象稱為霍爾效應，電動勢稱為霍爾電位，上述半導體片稱為霍爾元件。

霍爾傳感器是基于霍爾元件的電子設備。該解決方案使用3對磁極。 S極和N極相互間隔60°。當轉子旋轉時，S極和N極交替作用在兩個霍爾A和B上。Er傳感器，霍爾元件發送脈沖?；魻柦Y(jié)構如圖1所示。

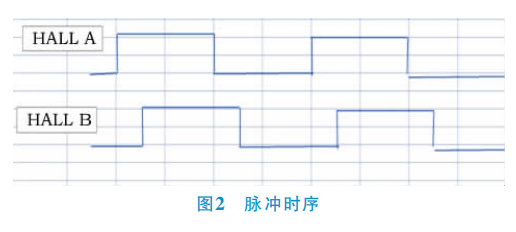

兩個霍爾傳感器之間的相位差為90°。副軸末端的圓盤由4：1錐齒輪速度測量機構驅動旋轉。圓盤旋轉一次，轉子旋轉1/4轉。由于有3對磁極，每個霍爾定子旋轉一次。將產生3個脈沖，雙霍爾結構，定子旋轉將產生6個脈沖。以這種方式，致動器的中心軸線的旋轉將產生6×4 ＝ 24個脈沖。圓柱盤的每次旋轉都是3×4 = 12個波形翻轉，因此執行器輸出1圈將產生48個狀態翻轉，即輸出中心軸每旋轉7.5°，脈沖狀態翻轉一次，并且單個單片機計數一次。微控制器輸出的位置分辨率為7.5°。脈沖序列如圖2所示。

汽車防夾天窗,車窗用的雙極性霍爾效應傳感器開關元件

MT8362

MT8361
