臺灣MST美加電子科技MH276雙線圈無刷直流風扇霍爾元件

MH276是一種帶輸出驅動器的集成鎖存霍爾效應傳感器，主要用于無刷直流風機的電子換流。該集成電路包括一個片上電壓調節(jié)器、一個反向電池二極管、一個霍爾板、一個放大器、一個比較器和一對互補的開路集電極輸出（DO，DOB）。為雙線圈無刷直流冷卻風扇的驅動提供了一種單片機解決方案。新的VCC恢復電路允許一個完整的兩線風扇控制電路安裝在一個小的四針PB解封。當磁通密度（B）大于工作點（BOP）時，DO將打開（低），DOB將關閉（高）。每個輸出被鎖定，直到B低于釋放點（BRP），然后DO和DOB將改變狀態(tài)。對于直流風扇應用，有時需要測試反向電源連接條件。內部保護二極管只保護芯片側而不保護線圈側。如果需要線圈側保護，則在應用電路中添加一個外部二極管，以防止線圈側的反向電流。

MH276特點和優(yōu)點

片上霍爾傳感器具有兩種不同的靈敏度和滯后設置

3.5V至20V工作電壓

400mA（平均）輸出灌電流

內置保護二極管，僅用于芯片反向電源連接

-20°至+ 85°C的工作溫度

熱關斷功能

短路保護功能（3.5V至14V）

低成本高靈敏度霍爾傳感器

符合RoHS標準2011/65 / EU和無鹵素

MH276應用領域

位置感應

雙線圈無刷直流電動機

雙線圈無刷直流風扇

革命計數

速度測量

MH276型號

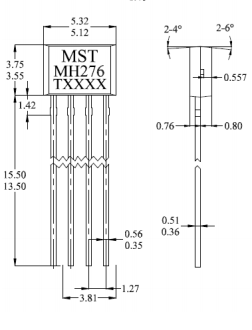

MH276TEVK-A E (-20℃ to + 85℃) VK (4-pin TO-92S)

MH276TEVK-B E (-20℃ to + 85℃) VK (4-pin TO-92S)

MH276TEVK-C E (-20℃ to + 85℃) VK (4-pin TO-92S)
