臺灣MST美加電子科技MH277鎖存雙線圈無刷直流電動機霍爾元件

MH277是帶有輸出驅動器的集成式閂鎖霍爾效應傳感器，主要設計用于無刷直流風扇的電子換向。該IC包括一個片上穩壓器，反向電池二極管，霍爾板，放大器，比較器以及一對互補的集電極開路輸出（DO，DOB）。它提供了一種用于驅動兩線圈無刷直流冷卻風扇的單芯片解決方案。新穎的VCC恢復電路允許完整的兩線式風扇控制電路安裝在小的四引腳PB無封裝中。當磁通密度（B）大于工作點（BOP）時，DO將打開（低），而DOB將關閉（高）。每個輸出均被鎖存，直到B低于釋放點（BRP），然后DO和DOB將改變狀態。對于直流風扇應用，有時有必要測試反向電源連接條件。內部保護二極管僅保護芯片側而不保護線圈側。如果需要保護線圈側，則在應用電路中增加一個外部二極管，以阻止來自線圈側的反向電流。請參閱第3頁的應用電路示例。

MH277特點和優點

片上霍爾傳感器具有兩種不同的靈敏度和滯后設置

3.5V至20V工作電壓

400mA（平均）輸出灌電流

內置保護二極管，僅用于芯片反向電源連接

-20°至+ 85°C的工作溫度

低成本高靈敏度霍爾傳感器

符合RoHS標準2011/65 / EU和無鹵素

MH277應用領域

位置感應

雙線圈無刷直流電動機

雙線圈無刷直流風扇

革命計數

速度測量

MH277型號

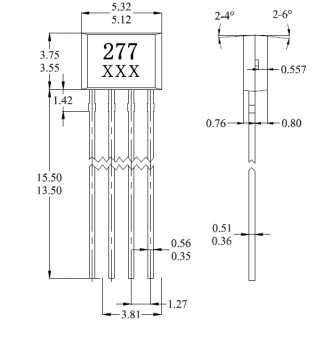

MH277EVK-A            型號解釋E (-20℃ to + 85℃) VK (4-pin TO-92S)

MH277EVK-B            型號解釋E (-20℃ to + 85℃) VK (4-pin TO-92S)

MH277EVK-C            型號解釋E (-20℃ to + 85℃) VK (4-pin TO-92S)
